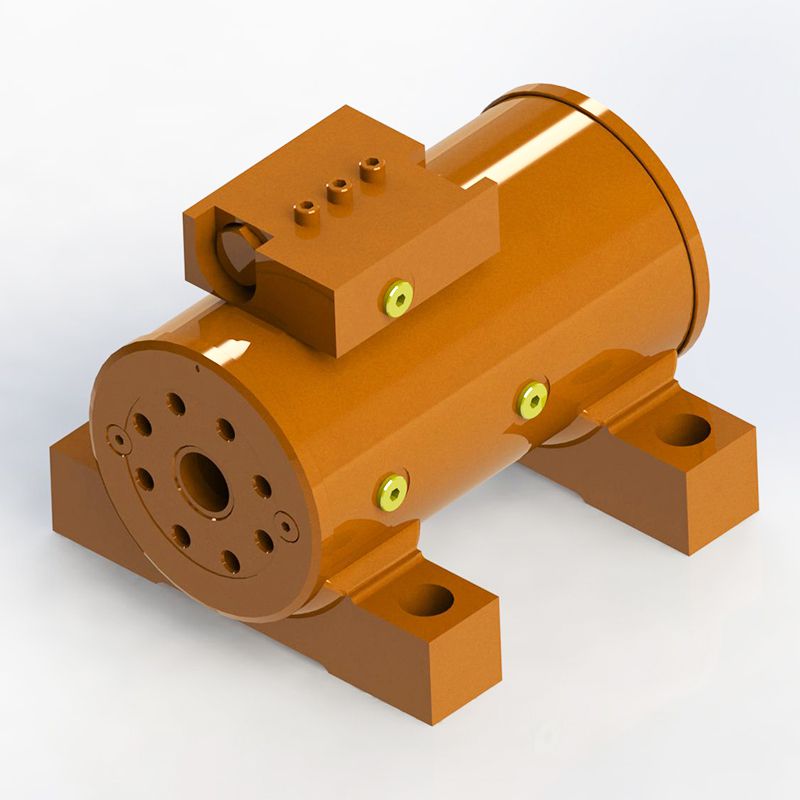

مشغل هيدروليكي فئة LS2
Helical Hydraulic Rotary Actuator
مشغل دوار لتدوير لمنصات العمل الجوية
مشغل هيدروليكي فئة LS2
Helical Hydraulic Rotary Actuator
مشغل دوار لتدوير لمنصات العمل الجوية
المحركات (المشغلات ) الدوارة الهيدروليكية فئة LS2، مصممة خصيصاً لمنصات العمل الجوية، وهي مجهزة بفتحات تركيب كبيرة مقاومة للاصطدام. تتوفر هذه المحركات بالتركيب على قاعدة أو على شكل خطاف، مما يضمن تصميم مرن وصغير الحجم. مناسبة للتحكم الدقيق في تطبيقات الحمل المتوسط على منصات العمل الجوية. هذه المحركات الدوارة الحلزونية الاقتصادية والفعالة مناسبة أيضاً لمختلف التطبيقات، حيث توفر قوة دفع كبيرة ومقاومة قوية للصدمات وزوايا دوران قابلة للتخصيص.
الآن سعر طلب
المواصفات
الموديل |
5 |
9 |
16 |
27 |
42 |
عزم الدوران [Nm]@21MPa |
500 |
900 |
1600 |
2680 |
4200 |
عزم الكبح [Nm]@21MPa |
1300 |
2400 |
4400 |
7100 |
10500 |
أقصى عزم مزدوج [Nm] |
2500 |
4500 |
10200 |
16400 |
31600 |
أقصى عزم كابولي [Nm] |
1360 |
2480 |
5420 |
11300 |
15800 |
السعة القطرية [kg] |
1380 |
2130 |
4190 |
5580 |
9530 |
السعة المحورية [kg] |
500 |
680 |
1000 |
1400 |
1770 |
إزاحة 180 درجة [cc] |
132 |
234 |
436 |
726 |
1070 |
الوزن [kg] |
12.5 |
17 |
30 |
51 |
77 |
التطبيقات
مناسبة لمنصات العمل الجوية، وتدوير منصات العمل ذات ذراع الرافعة، ودوران رأس الرش لماكينات الرش الرطبة برؤوس رش بمحرك دوار بزاوية 240 درجة، ودوران منحدر التفريغ لخلاطات الخرسانة تحت الأرض في مناجم الفحم، ومعدات مسارات السكك الحديدية، والمركبات المتخصصة.
الخصائص
- مصممة لمنصات العمل الجوية، مع فتحات مسامير التثبيت.
- متوفر بخيارات التركيب بالقادة وعلى شكل خطاف، مما يوفر تصميم مرن ومدمج.
- كراسي تحميل قادرة على تحمل الأحمال القطرية العالية، وتقليل الاحتكاك لإطالة العمر الافتراضي.
- دقة ممتازة مع تصميم عضو دوار مدمج، مما يزيل رد الفعل العكسي أثناء عكس عزم الدوران.
- متين، قادر على 70,000 دورة في ظل ظروف الحمل المقننة.
نوع الخرج
- خرج فلانشة أحادية – Q
- خرج الفلانشة المزدوجة – L
خيارات التركيب
- تركيب القاعدة – D
- تركيب خطاف – M
المواصفات الكاملة والمزيد من المعلومات
المحرك الدوار المستخدم في الآلات الهندسية

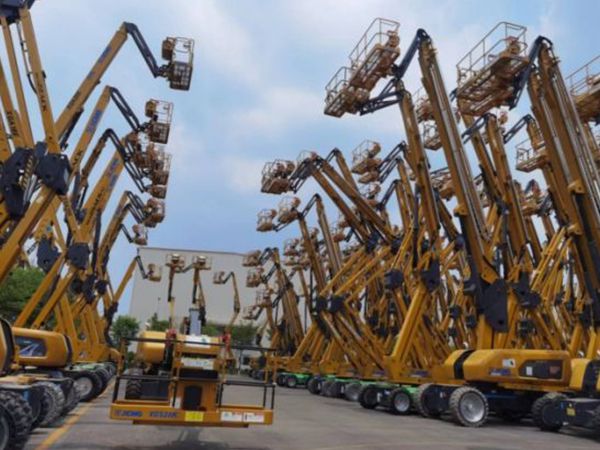

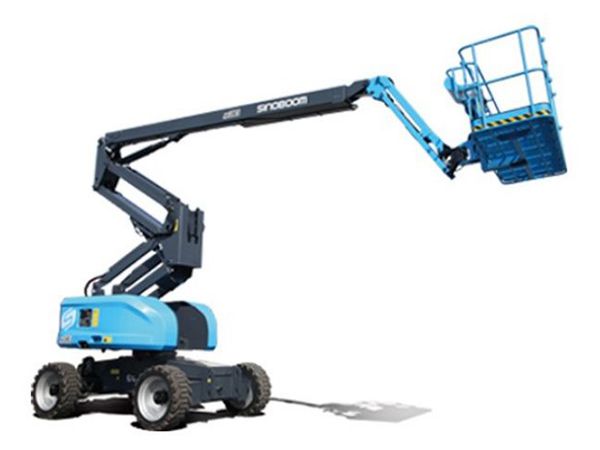

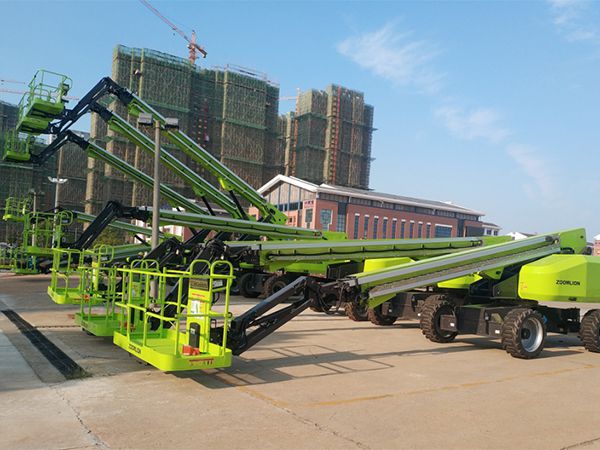

منصات العمل الجوية

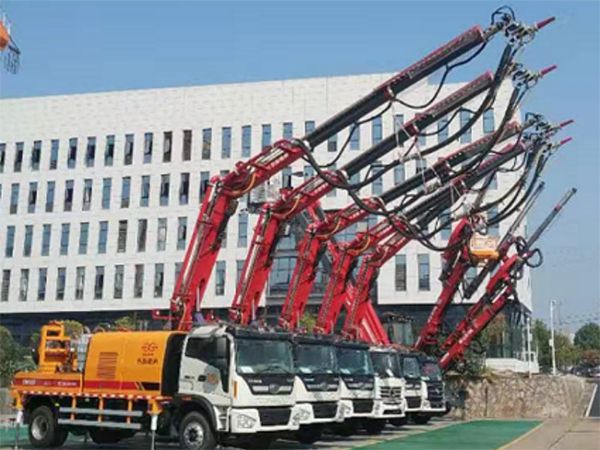

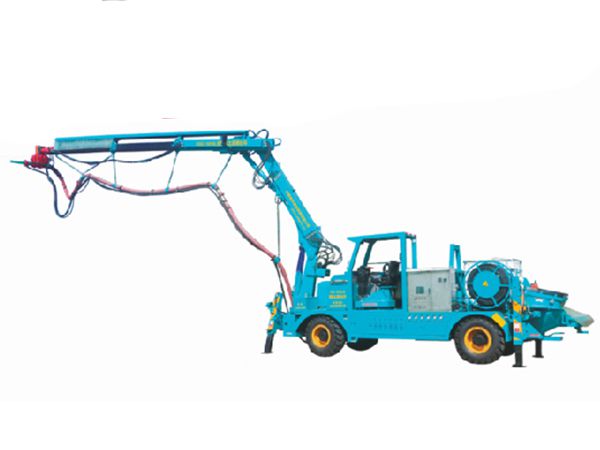

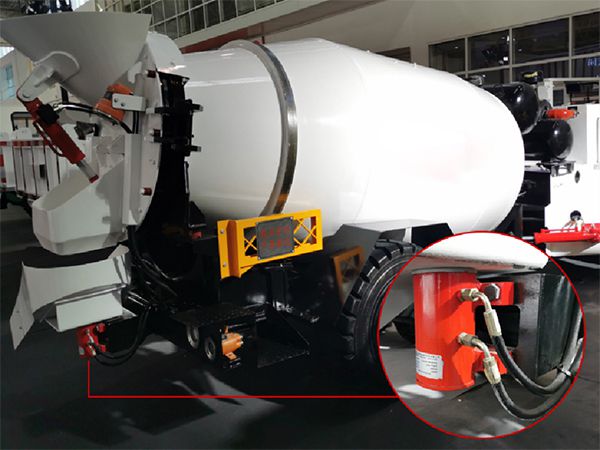

خلاطات الأسمنت للتعدين وماكينات الرش الرطب
ما هو الفرق بين المحرك الدوار والمحرك الخطي؟
المشغلات الخطية (محركات خطية) تحريك الأجسام في خط مستقيم، بينما يمكن للمحرك الدوار أن تدور بأي زاوية مطلوبة، بما في ذلك الزوايا المحددة (160، 180، إلخ. درجة) أو تدريجياً، مع تصميم مدمج وتركيب مرن.
ما هي مزايا المحركات الدوارة الهيدروليكية؟
تتميز المحركات الدوارة الهيدروليكية بالمتانة، وتوفر عزم دوران عالي نسبياً، وتسهل الدوران السهل للمعدات. أنها تعمل بثبات، حتى عند السرعات المنخفضة.
ما هي تطبيقات المحركات الدوارة في الصناعة؟
محرك هيدروليكي ذو حركة دورانية، LS2 صممت خصيصاً لمنصات العمل الهوائية.
