مشغل هيدروليكي فئة LS4
Helical Hydraulic Rotary Actuator
المحرك الدوار للعمل كآلية قلاب لشاحنات القمامة
مشغل هيدروليكي فئة LS4
Helical Hydraulic Rotary Actuator
المحرك الدوار للعمل كآلية قلاب لشاحنات القمامة

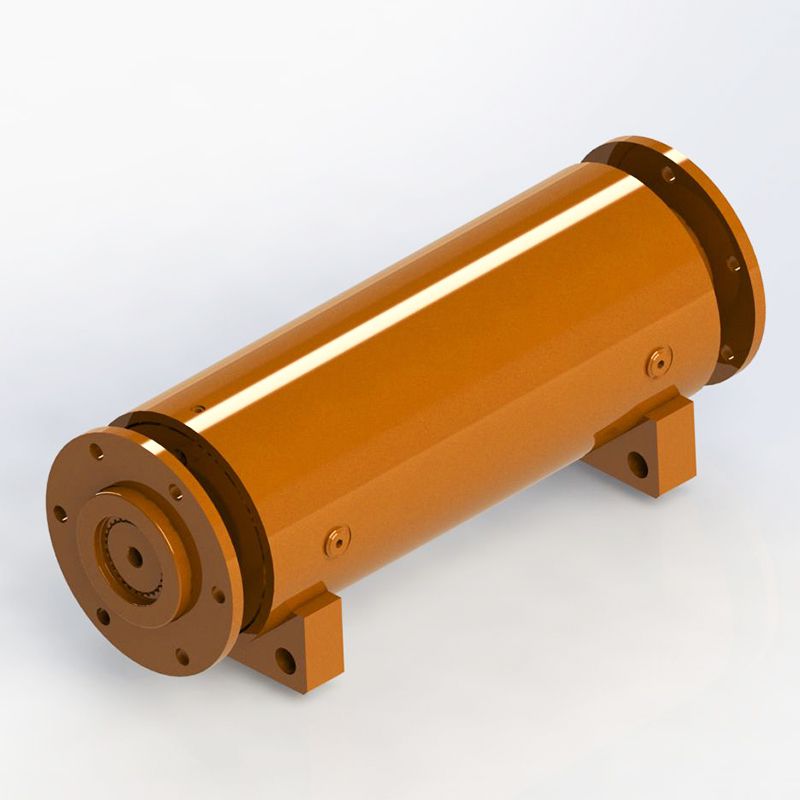

المحرك الهيدروليكي ذو حركة دورانية فئة LS4 مناسب بشكل خاص لتركيبة القاعدة ويتم تشغيله بواسطة عمود مسنن بخرج فلانشة. بزاوية دوران تتراوح بين من 200 إلى 220 درجة، فهو الحل الأمثل لتحديد موضع الجهاز والتدوير والتوجيه والخ. هذه السلسلة من المشغلات تتضمن تصميم كراسي التحميل الأسطوانية المخروطية، مما يعزز بشكل كبير من عمر الاستخدام الافتراضي للمنتج. هذه الميزة إلى جانب أدائها الموثوق، حققت على ردود فعل إيجابية من عملائنا.
المواصفات
| الموديل | 28 | 50 | 67 |
| عزم الدوران [Nm]@21MPa | 2800 | 5000 | 6700 |
| عزم الكبح [Nm]@21MPa | 6100 | 10600 | 14300 |
| زاوية الدوران [°] | 220 | 220 | 200 |
| أقصى عزم مزدوج [Nm] | 4200 | 7600 | 10100 |
| السعة القطرية [kg] | 2040 | 3130 | 3900 |
| السعة المحورية [kg] | 2040 | 3130 | 3900 |
| الإزاحة [cc] | 775 | 1360 | 1650 |
| الوزن التقريبي [kg] | 33.6 | 58 | 75 |
التطبيقات
آلية قلاب شاحنات القمامة، الخ.
الخصائص
- يتم تشغيله بواسطة عمود مسنن بخرج فلانشة، تضمن المتانة العالية وطول عمر الاستخدام الافتراضي.
- تصميم مدمج مع ضمان عزم الدوران والدقة العاليتين.
- تصميم كرسي التحميل المعدني الداخلي، مما يسمح بعمر افتراضي يصل إلى مليون دورة تحت الحمل المقنن.
نوع الخرج
- عمود مسنن أحادي – S \ خرج الفلانشة بالعمود الرئيسي الموازي
- عمود مسنن مزدوج – Z \ خرج الفلانشة بالعمود الرئيسي الموازي
خيارات التركيب
- تركيب القاعدة – D
المواصفات الكاملة والمزيد من المعلومات
المحرك الدوار المستخدم في الآلات الهندسية

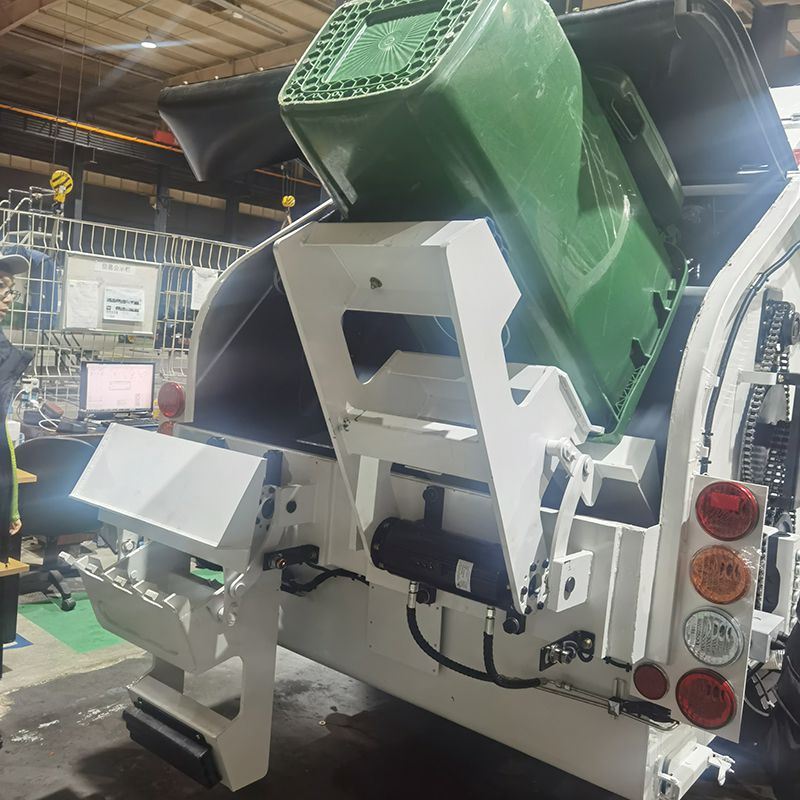

بمثابة آلية قلاب لشاحنات القمامة
ما هي مميزات المحركات الهيدروليكية الدوارة؟
تتميز هذه المكونات الهيدروليكية بتصميم ممتاز يسمح بالتصغير مع توفير عزم دوران عالي والدقة المعززة والمتانة. تتميز بالحد الأدنى من الخلوص، التركيبة المدمجة، والمقاومة القوية للتلوث.
ما هي التطبيقات الشائعة للمحركات الدوارة الهيدروليكية فئة LS4 الخاصة بك؟
بفضل عمر الاستخدام الافتراضي الطويل، يتم استخدامها بشكل أساسي في معدات التخلص من النفايات، مثل آليات القلب لمركبات تجميع القمامة.
