مشغل هيدروليكي فئة LS3
Helical Hydraulic Rotary Actuator
مشغل دوار للأغراض الثقيلة لمعدات البناء
مشغل هيدروليكي فئة LS3
Helical Hydraulic Rotary Actuator
مشغل دوار للأغراض الثقيلة لمعدات البناء
تتميز المحركات الدوارة الهيدروليكية المصممة للخدمة الشاقة والبيئات الصعبة بموثوقيتها في ظل الظروف القاسية، إلى جانب عزم الدوران العالي، وقدرة تحمل قوية، والتصميم المدمج ومتعدد الاستخدامات، وخيارات التركيب المتنوعة.
تتوفر هذه المحركات بتكوينات مختلفة بزوايا دوران تصل إلى 360 درجة، ويمكن تخصيصها وفقاً لاحتياجات العملاء.
تأتي المشغلات (المحركات) بموديلات مزودة بصمام موازنة أو بدونه، مما يسمح للمشغل بالحفاظ على موضع ثابت أثناء التشغيل ويوفر الحماية ضد الأحمال العكسية.

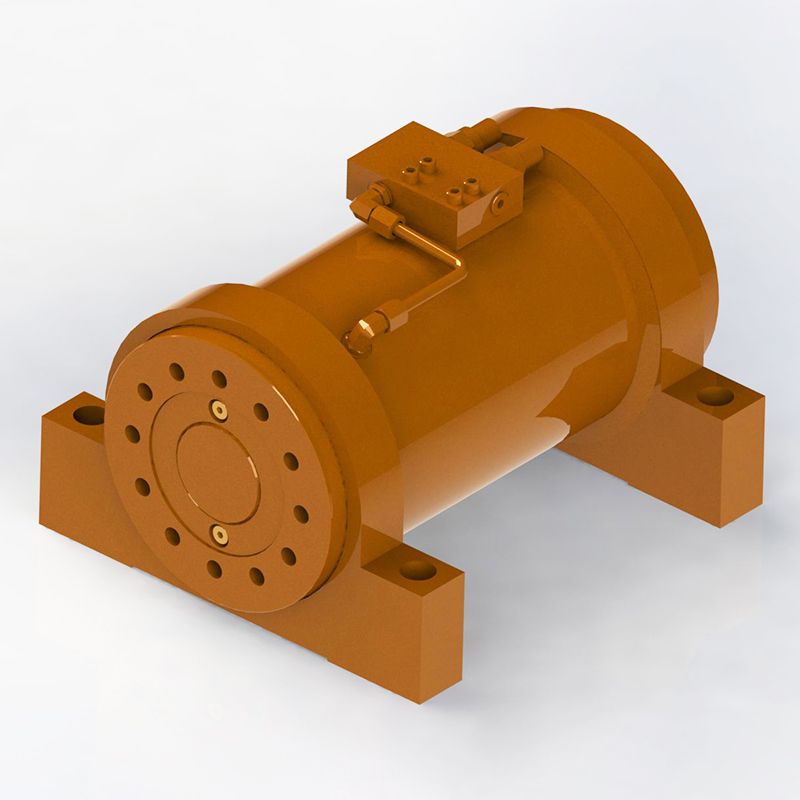

محرك هيدروليكي ذو حركة دورانية، LS3 (تركب بقاعدة)
| الموديل | 19 | 28 | 47 | 73 | 105 | 140 | 180 | 240 | 430 |
| عزم الدوران [Nm]@21MPa | 1900 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 | 43000 |
| عزم الكبح [Nm]@21MPa | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 | 110000 |
| أقصى عزم كابولي [Nm] | 5200 | 7100 | 1190 | 18400 | 29500 | 38800 | 55900 | 72900 | 64400 |
| أقصى عزم مزدوج [Nm] (180 درجة) | 13400 | 16900 | 30800 | 47800 | 75100 | 98900 | 130500 | 170000 | 170000 |
| أقصى عزم مزدوج [Nm] (360 درجة) | 19200 | 24600 | 45400 | 71200 | 111500 | 146000 | 197700 | 256500 | 170000 |
| السعة القطرية [kg] | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 | 11800 |
| السعة المحورية [kg] | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 | 8200 |
| إزاحة 180 درجة [cc] | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 | 10200 |
| إزاحة 360 درجة [cc] | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 | 20400 |
| الوزن 180 درجة [kg] | 34.5 | 50 | 72.5 | 110 | 160 | 220 | 280 | 360 | 500 |
| الوزن 360 درجة [kg] | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 | 720 |

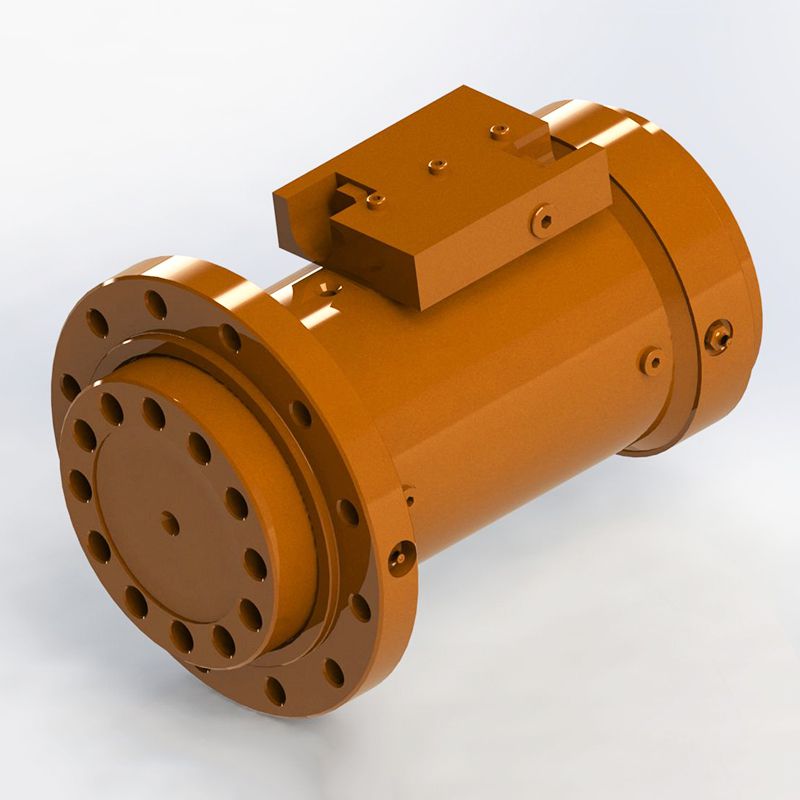

محرك هيدروليكي ذو حركة دورانية، LS3 (تركب بالفلانشة)
| الموديل | 19 | 28 | 47 | 73 | 105 | 140 | 180 | 240 | 430 |
| عزم الدوران [Nm]@21MPa | 190 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 | 43000 |
| عزم الكبح [Nm]@21MPa | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 | 110000 |
| أقصى عزم كابولي [Nm] | 5200 | 7100 | 11900 | 18400 | 29500 | 38800 | 55900 | 72900 | 64400 |
| السعة القطرية [kg] | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 | 11800 |
| السعة المحورية [kg] | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 | 8200 |
| إزاحة 180 درجة [cc] | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 | 10200 |
| إزاحة 360 درجة [cc] | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 | 20400 |
| الوزن 180 درجة [kg] | 34.5 | 50 | 72 | 110 | 160 | 220 | 280 | 360 | 500 |
| الوزن 360 درجة [kg] | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 | 720 |
مطارق التكسير الدوارة على معدات المناجم المناجم، والعارضة المتقدمة على عربات حفر الصخور، وأذرع الحفر الدوارة في منصات حفر المرساة الهيدروليكية لمناجم الفحم، وتشغيل منصات الحفر على متن آلات حفر الأنفاق، التحكم في دوران رؤوس الرش بزاوية 360 درجة في آلات الرش الرطب، العمل في آلات إصلاح الطرق في مناجم الفحم، وتدوير براميل اللحوم في خلاطات آلات الصناعة الغذائية، وتشغيل منصات الحفر على آلات حفر الأنفاق، وإدارة استبدال قضبان الحفر في منصات حفر الحفارات.
- تم تصميمها من أجل المرونة في ظروف الخدمة الشاقة والصعبة.
- عزم دوران عالي وقدرات تحمل للتطبيقات الصعبة.
- خيارات تركيب متعددة الاستخدامات، بما في ذلك تركيب بالقاعدة والفلنجة والسكك.
- خرج فلانشة أحادية – Q
- خرج الفلانشة المزدوجة – L
- تركيب القاعدة – D
- تركيب الفلنجة الأمامية – F
- تركيب الفلنجة الخلفية – R
- تركيب السكة - G

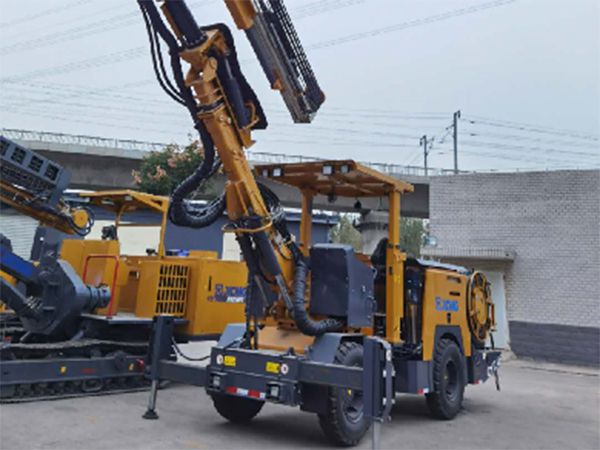

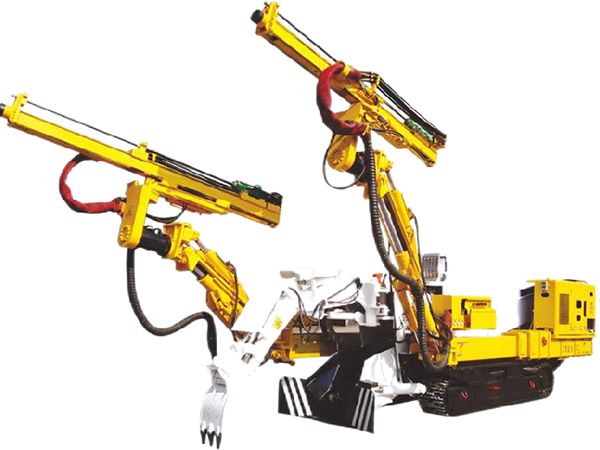

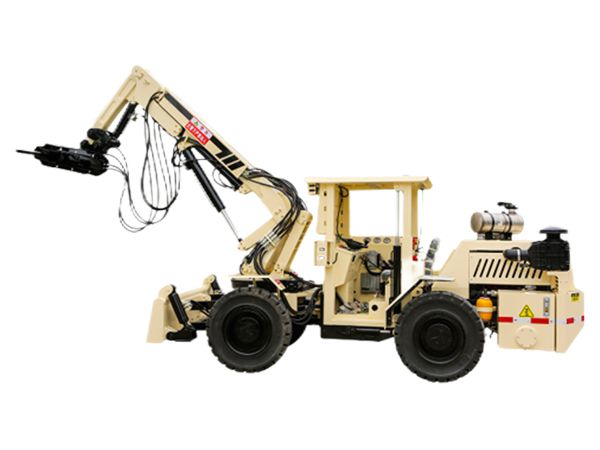

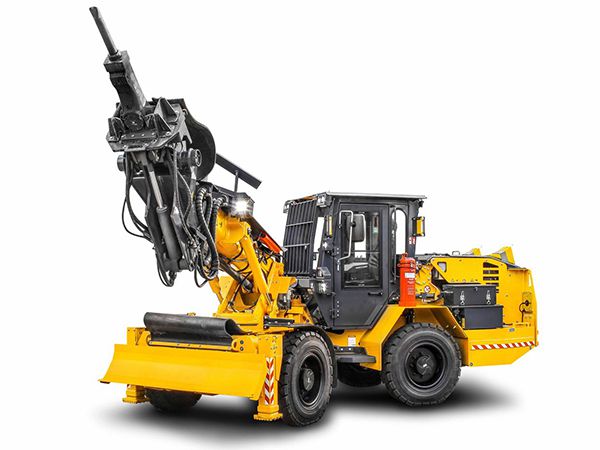

معدات حفر الصخور

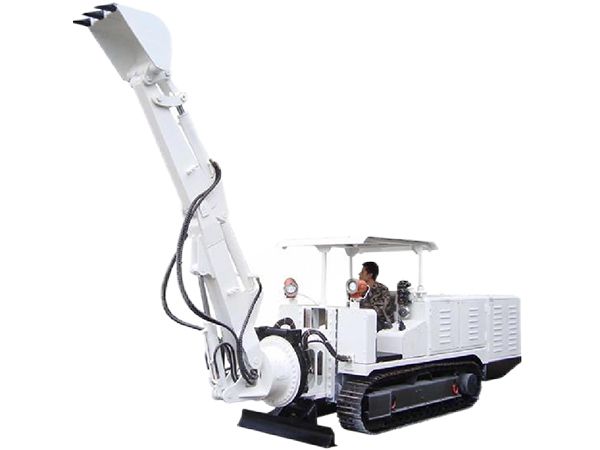

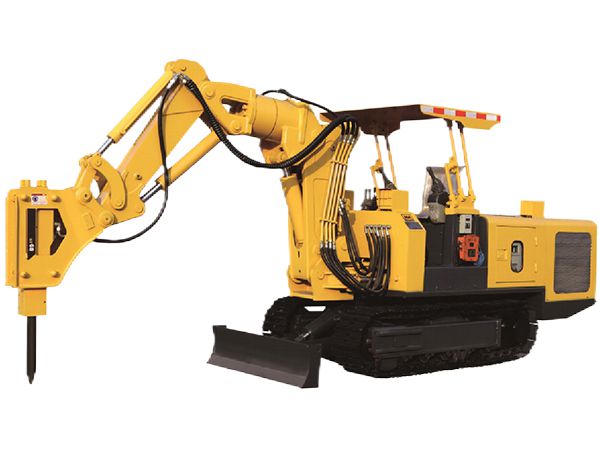

بوكلين دقاق

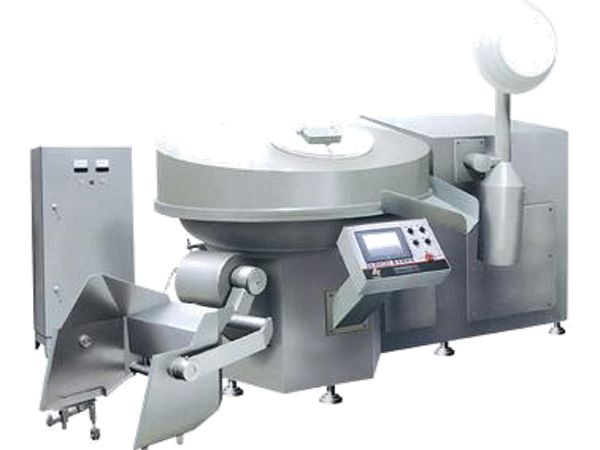

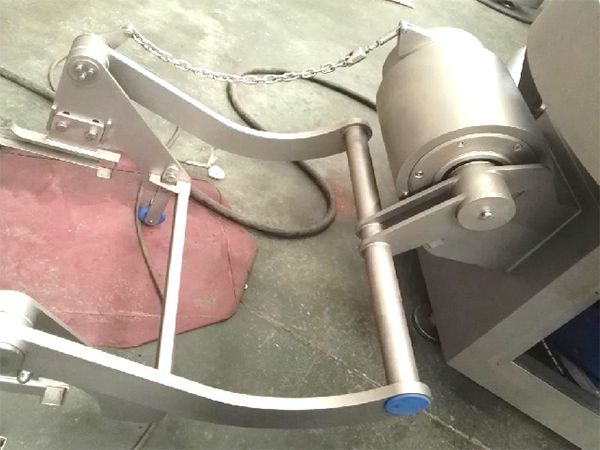

خلاطات المواد الغذائية

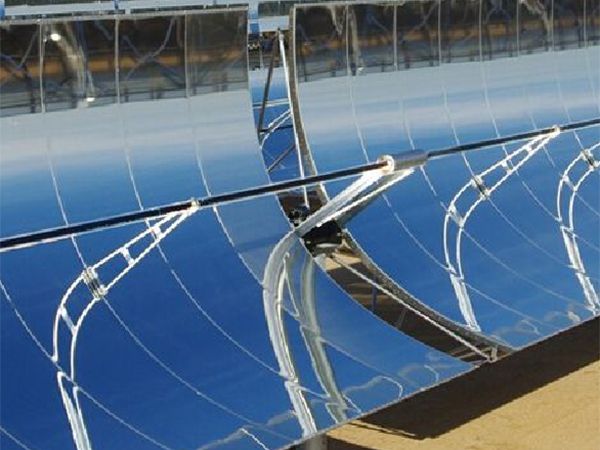

محطة توليد الطاقة الشمسية

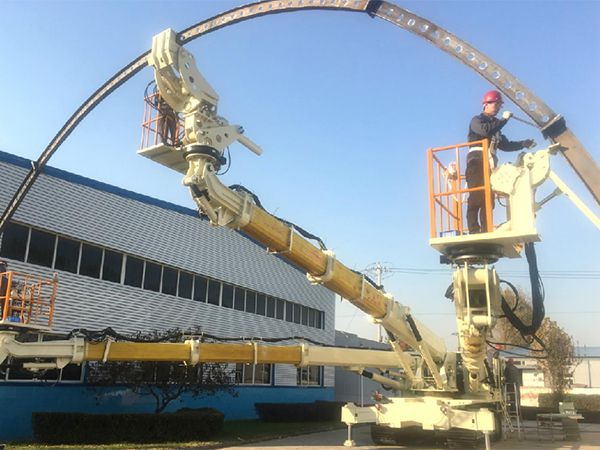

معدات تركيب هيكل القوس

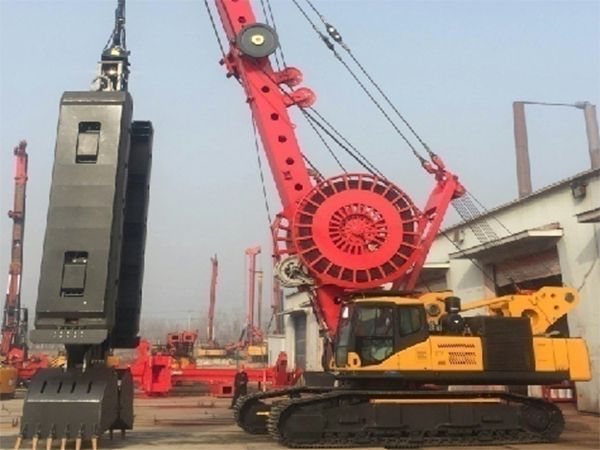

معدات الدق المستمر للخوازيق
معدات اصلاح الطرق

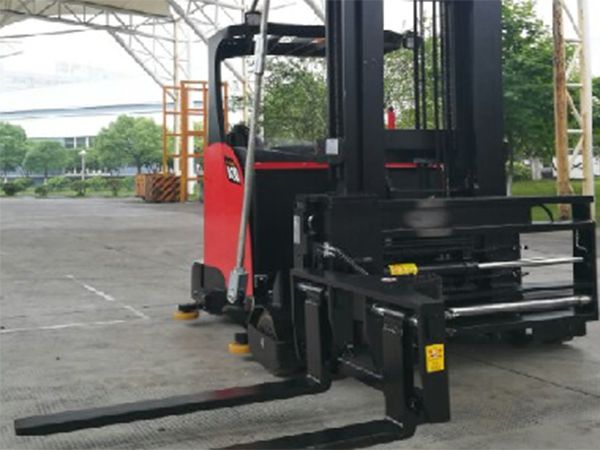

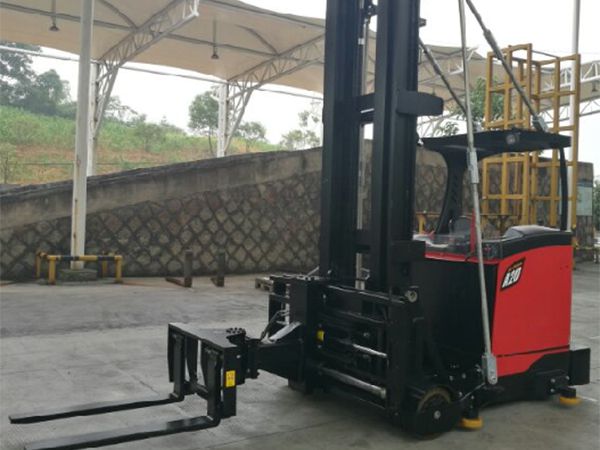

مكدس بثلاث طرق (مرفق رافعة شوكية)
